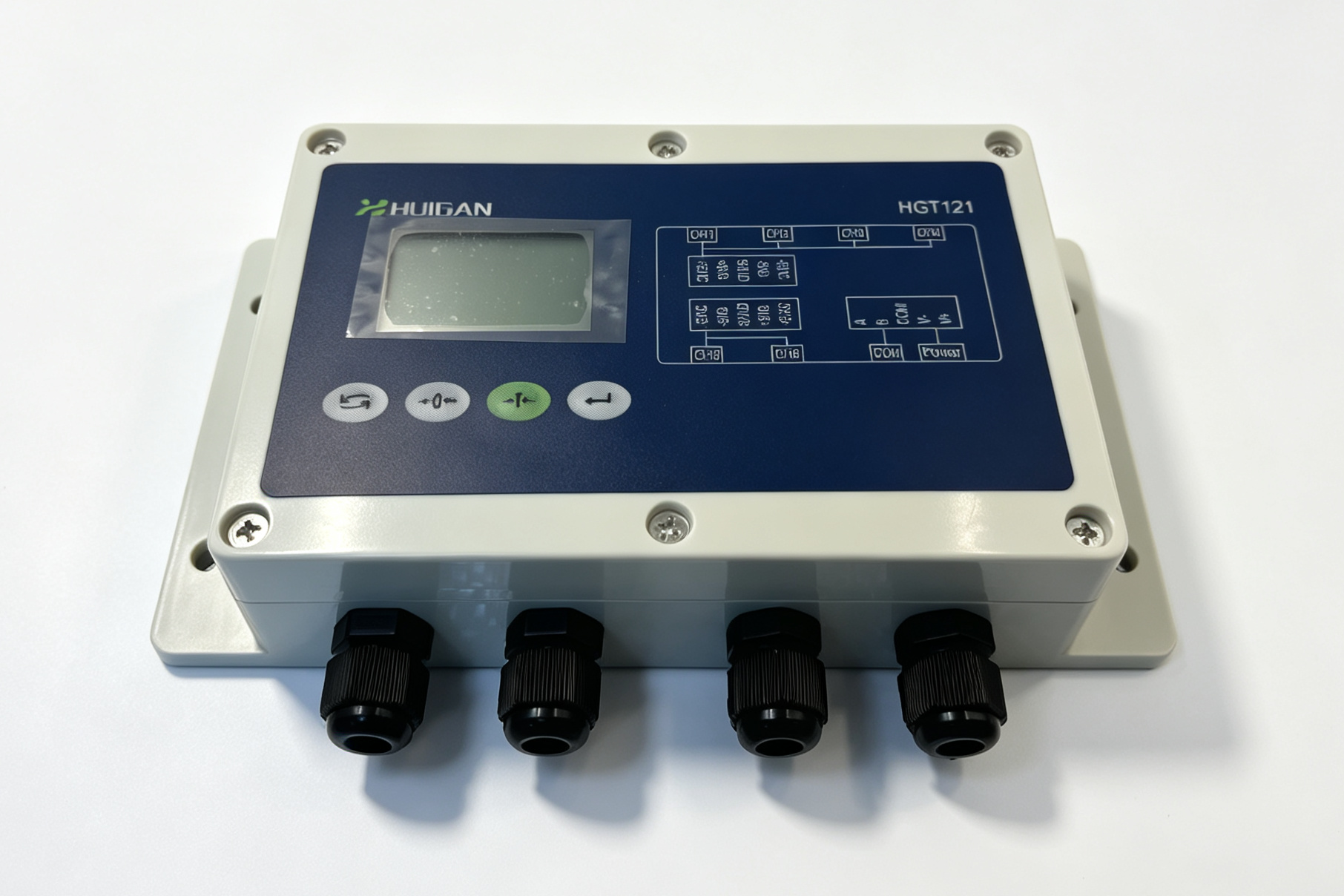

HGT121多通道应变·称重·测力变送器
一台仪表接入 6 路标准电阻应变式传感器，每通道独立采集、独立标定、独立滤波，同步传输；宽电压供电 + 电源/通讯双重隔离，为工业现场提供高精度、高可靠的多通道称重测力解决方案。
HGT121 多通道应变·称重·测力变送器（HGT121 Multi-Channel Transmitter），一台仪表接入 6 路标准电阻应变式传感器，每通道独立采集、独立标定、独立滤波，同步传输。围绕工业现场最关心的三件事设计：测得准、跑得稳、连得上，为多通道称重测力提供高精度、高可靠的解决方案。
系统组网架构
传感器直连 → 隔离变送 → 总线组网，三步完成多通道测量系统搭建。每通道提供独立激励（EXC±）与屏蔽端（SHLD），信号经 24bit ADC 采集、数字滤波与线性化后，通过隔离 RS485 上传。
典型接线与信号流向
详细特性一览
每通道参数独立设置：量程、分度、标定、滤波、采样速度互不影响
📐 采集与测量
| 通道配置 | 6 路标准桥式电阻应变传感器接入，每通道独立 ADC 采集链路，同步采集与传输 |
|---|---|
| 输入信号范围 | 0.8 mV/V ~ 3.5 mV/V，覆盖市售主流称重 / 测力 / 应变式传感器 |
| 分辨率与采样 | 24 bit ADC；10 Hz / 80 Hz 采样速率可选，兼顾静态高精度与动态响应 |
| 数字滤波 | 内置多级数字滤波算法，滤波等级可调（0~9 级），从快速响应到深度稳定自由权衡 |
| 线性度修正 | 每通道支持 2~5 点线性度标定，多点插值修正传感器非线性，全量程精度更均匀 |
| 求和功能 | 内置总和（TO）通道，多传感器料斗秤 / 配料秤直接读总重，省去外置求和器 |
🛡️ 供电与隔离（工业级可靠性）
| 宽电压供电 | DC 9~36V 宽范围输入，兼容 12V / 24V / 36V 各类现场电源与开关电源 |
|---|---|
| 电源隔离 | 供电回路 1500VDC 电气隔离，切断电源侧串入的干扰与浪涌路径 |
| 通讯隔离 | RS485 通讯回路独立 1500VDC 隔离，保护上位机 / PLC 通讯端口 |
| 双重隔离价值 | 电源、通讯双隔离架构，消除地环路与共模干扰——多台设备共母线、现场变频器干扰大的场合依然稳定 |
| 屏蔽防护 | 每通道配独立 SHLD 屏蔽端子，传感器电缆屏蔽层就近接地，抑制长线耦合噪声 |
📡 通讯与组网
| 通讯接口 | 隔离 RS485（A / B 端子），隔离耐压 1500VDC |
|---|---|
| 通讯协议 | 标准 Modbus-RTU，03 功能码一次读取全部通道值与总和值（32bit 有符号整数，高字节在前） |
| 通讯速率 | 波特率可设置，最高 115200 bps |
| 工作模式 | ① Modbus-RTU 从站（PLC/工控机组网） ② 单数传模式（连续主动上传） ③ 主从多级联模式（多台仪表级联，通道规模灵活扩展） |
| 组网能力 | 标准 Modbus 地址寻址，一条总线挂载多台仪表；级联模式下可扩展至更多通道，适合大规模测点布置 |
🖥️ 人机界面与操作
| 显示屏 | 128×64 点阵 LCD，带背光，暗处清晰可读 |
|---|---|
| 图形化提示 | 丰富的状态图标与动态提示：零中心（Zero Center）指示、稳定/动态标志、通道号等一目了然 |
| 按键操作 | 4 键操作：界面切换、置零、去皮/清皮、确认，现场免工具完成日常操作 |
| 称重功能 | 每通道独立置零、去皮/清皮；X10 细分显示可临时查看更高分辨率（如分度 0.1 → 0.01） |
| 多语言 | 中英文双语界面，一套产品适配国内外现场 |
🔧 标定与维护
| 独立标定 | 在对应通道界面下进入设置，量程、分度、ADC 采样、滤波、校正均只对当前通道生效，通道间互不干扰 |
|---|---|
| 快捷标定 | 独立的快捷校正入口，可选不同标定方法；支持零点标定、砝码满值标定及工厂级 mV 基准标定 |
| 参数记录 | 内置操作异常记录查询，现场问题有据可查 |
| 信息查询 | 仪表版本信息、设备名称即查即看，售后维护便捷 |
| 掉电保存 | 全部标定与配置参数掉电不丢失，重启即恢复工作状态 |
一台 HGT121 = 6 台单通道变送器 + 1 个求和器
更少的机柜空间、更简单的接线、更低的单通道成本 —— 多通道方案的价值，不止于通道数量。
| 参数名称 | 技术指标 |
|---|---|
| 测量通道 | 6 通道（另含内置总和 TO 值） |
| 传感器接入 | 标准电阻应变式全桥传感器（每通道独立 EXC± 激励、SIG± 信号、SHLD 屏蔽端子） |
| 输入灵敏度范围 | 0.8 ~ 3.5 mV/V |
| ADC 分辨率 | 24 bit，每通道独立 ADC |
| 采样速率 | 10 Hz / 80 Hz 可选 |
| 数字滤波 | 多级数字滤波，等级可调（0~9 级） |
| 线性度标定 | 每通道 2~5 点线性度标定 |
| 显示 | 128×64 点阵 LCD，背光，中英文双语 |
| 按键 | 4 键：切换 / 置零 / 去皮 / 确认 |
| 供电电压 | DC 9 ~ 36 V（宽电压） |
| 电源隔离 | 1500 VDC |
| 通讯接口 | RS485（A / B） |
| 通讯隔离 | 1500 VDC |
| 通讯协议 / 模式 | Modbus-RTU 从站 · 单数传 · 主从多级联 |
| 波特率 | 可设置，最高 115200 bps |
| 称重功能 | 独立置零 / 去皮 / 清皮，X10 细分显示 |
| 数据格式 | 32 bit 有符号整数（分度值×10ⁿ 形式，高字节在前） |
| 参数保存 | 掉电保存，重启自动恢复 |
多通道独立采集
1~6路标准桥式电阻应变传感器直接接入，每通道独立ADC，互不串扰；同步采集、同步传输，并内置总和（TO）值输出，多传感器料斗秤无需外加求和盒
24bit高精度测量
24 bit ADC分辨率，输入灵敏度0.8~3.5 mV/V；10Hz / 80Hz采样可选，静态测量求稳、动态场合求快，一套仪表两全其美
宽电压供电9-36V
DC 9~36V宽范围供电，兼容12V / 24V / 36V现场电源，从容应对电压波动，无需额外稳压措施
双重1500VDC隔离
电源隔离 + RS485通讯隔离，隔离耐压均达1500VDC。切断地环路干扰，保护PLC与工控机，复杂电磁环境下依然稳定运行
标准Modbus-RTU
隔离RS485接口，支持标准Modbus-RTU协议，波特率最高115200bps；一条总线读取全部通道值与总和值，与PLC、组态软件无缝对接
多级滤波+多点标定
内置多级数字滤波算法，等级逐级可调；支持每通道2~5点线性度标定，非线性修正更精细，称重测力应变场景全适配
